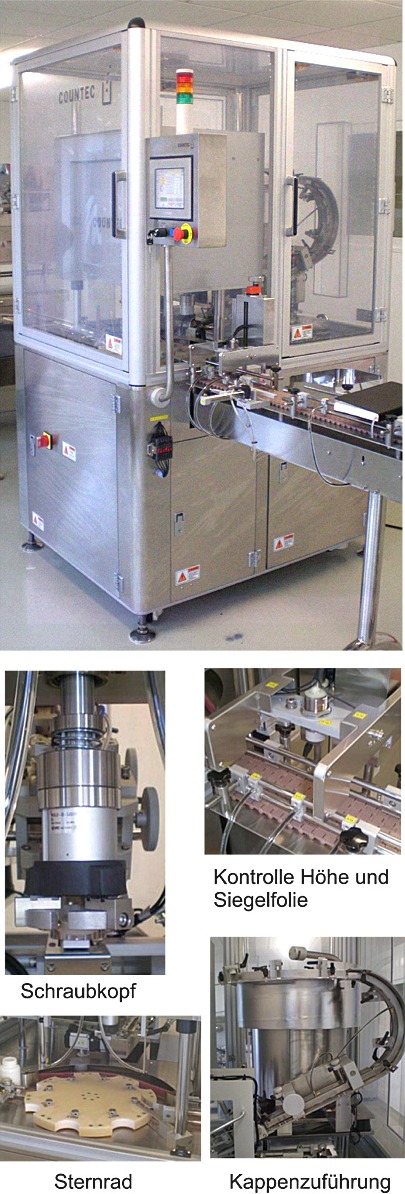

COUNTEC CT-SC-40 - Eine vollautomatische menü-gesteuerte Maschine für die Verarbeitung von Schraub- und Auf/Eindrückkappen

Ein vibratorischer Sortiertopf dient der Orientierung, und lagerichtigen
Zuführung der Kappen zur Transferstation, wo sie übernommen und dem
Schraubkopf übergeben werden. Die Behälter werden auf dem Trans-
portband zugeführt und gelangen ins getaktete Sternrad, welches sie zur
Verschließstation bringt. Hier senkt sich das Schraubfutter auf die
Behälter ab und schraubt die Kappe fest auf. Wenn die Maschine für
Prellkappen eingesetzt wird so ist die Funktionsweise identisch, allerdings
rotiert der Verschließkopf natürlich nicht.

Merkmale:

• Transportband, Länge ca. 2m, stufenlos regelbar.
• Kappen-Anwesenheitskontrolle mit visuellem und akustischem Alarm.
• Verschließkopf mit Servo-Antriebstechnik.

• Vibrator-Antrieb und Sortiertopf aus Edelstahl.

• Einstellbare Kappenzuführschiene.

• Mechanische Drehmomenteinstellung.

• Index-Mechanismus mit Sternrad zur Behälterzuführung.

• Sensoriken zur Kontrolle der Behälterzufuhr und Weitertransport.

• Verschließkopf austauschbar für Prellkappen und Schraubkappen.

• Höhenverstellung auf die verschiedenen zu verarbeitenden Behälterhöhen.

• SPS Steuerung und Bedienung über Touchscreen.

• Druckluftüberwachung, NOT-Halt Schaltkreis.

• Bedienungsanleitung und Touch-Screen Texte in deutscher Sprache.

• Speichermöglichkeit für bis zu 100 Produktprogramme.

• Inkl. 1 Satz Formatteile zum Verarbeiten einer Behältergröße und einer Kappengröße.

• CE-Konformitätserklärung und Kennzeichnung.

Anschlußwerte: 230V, 1 Ph, 50 Hz., ca. 2KW
Druckluft: 6 bar, gereinigt, getrocknet, ölfrei
Abmessungen: ca. 2,24m x 1,1m x 2,3m
Gewicht: ca. 800 kg

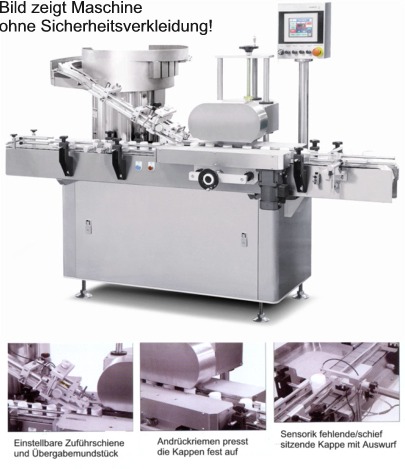

CT-OC-120 Vollautomatische Kappen-Aufdrückmaschine

Die Kappen werden in den Rundvibrator gegeben, dort orientiert und in der verstellbaren Transportschiene mit Übergabemundstück und federnd gespannten Rückhalteklauen zugeführt.
Die zu verschließenden Behälter werden während auf Ihrem Weg durch die Maschine von zwei seitlichen Riemen gehalten. Die Kappen werden von den Behältern aus dem Übergabemundstück während dem Durchlauf entnommen (Abschleppverfahren) und durch eine Andrückriemeneinheit fest aufgepresst.

Ein Sensor kontrolliert ob Kappen fehlen oder schräg sitzen und die betreffenden Behälter werden ausgeschleust (Option)

Im Lieferumfang enthalten:
- Sortiervibrator aus Edelstahl AISI 316 L.
- Verstellbare Zuführschiene und Übergabemundstück
- Andrückriemeneinheit



Spezifikation:

• Behälterdurchmesser: 20 - 20mm
• Behälterhöhe: 50 - 220mm
• Kappendurchmesser: 30 - 70mm
• Kappenhöhe: 10 - 25mm
• Anschlußwerte: 220/240V, 50/60Hz, 3,25 kWh
• Druckluftbedarf: 6- 8bar, 10l/min
• Leistung: bis zu 120Behälter/min
• Volumen Sortiervibrator: 28 Liter
• Abmessungen: 2,44 x 1,025 x 1,5m (L x T x H)

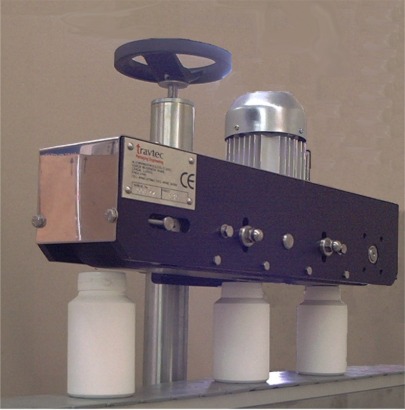

Cap-Press - eine einfache Einheit zum festen Auf- oder Eindrücken von Prellkappen mit inneren oder äußeren Sitz im/auf dem Behälter.

Kann an jedes Transportband angebaut werden:

Funktionsweise: Die Kappen werden manuell aufgelegt und passieren das Cap Press, welches sie fest an/eindrückt.

Merkmale:

• Höhenverstellbare Halterung zur Anpassung an die jeweiligen zu verarbeitenden Behälterhöhen.
• Verstellbarer Neigungswinkel zur Anpassung an die zu verar-beitenden Verschlüsse.
• Transportriemenantrieb mit regelbarer Geschwindigkeit zur Anpassung an die jeweilige Transportbandgeschwindigkeit.
• Erhältlich in verschiedenen Breiten


Anschlußwerte: 220/240VAC, 50/60Hz, 1 Ph, ca. 100W
Abmessungen: Länge ca. 550mm, Höhe über alles ca. 600mm
Gewicht: ca. 20Kg
