AC1000
Halbautomatsche Maschinen für Kleinchargen, Packmittel-entwicklung und Qualitätskontrolle

DMC -4
Halbautomatische Zählmaschine mit bis zu mittlerer Leistung,auch in automatisierter Ausführung lieferbar

DMC-60 und DMC-120
Vollautomatische Tabletten-Zähl und Abfüllmaschinen für mittlere und hohe Leistung

DMC-120T und DMC-120T x 2
Vollautomatische Tabletten-Zähl- und Abfüllmaschinen für hohe Leistungen

COVISS®
Inspektionssystem für Tabletten-Zählmaschinen zur Form-,
Bruch- und Farberkennung

COUNTEC Zählmaschinen mit Tara/Brutto-Wiegesystem;
Die Countec Zählmaschinen DMC-60S, T und DMC-120
können mit einem Tara/Brutto Verwiegesystem ausgestattet werden

DMC-200
Hochleistungstabletten-Zähl- und Abfüllmaschine.
Leistungen bis zu 200 Fülllungen/min

Tabletten-Zähl- und Abfüllmaschine AC1000

Beschreibung der Arbeitsweise:
Das Zählgut wird in den Vorratsbehälter der Maschine gefüllt. In der U-förmigen Zuführrinne betrieben durch einen regelbaren Rund-Vibrator formiert sich das Zählgut zu einer Reihe, passiert die Lichtschranke, und gelangt durch den Abfülltrichter in den wartenden Behälter. Es sind keine Formatteile erforderlich.

Merkmale:

• Totalisatorfunktion
• digitale Zählmengenvorwahl
• einfache Handhabung
• verarbeitet die meisten Arten Tabletten und Kapseln
• Formatteilefrei
• Produktberührende Teile einfach demontierbar
• FDA-approbierte Materialien
• GMP-gerechtes Design



Merkmale:

• Totalisatorfunktion
• GMP-gerechtes Design
• FDA-approbierte Materialien
• verarbeitet die meisten Arten Tabletten und Kapseln
• Staub- und Bruchausscheidung
• Staubabsaugstellen
• schneller Produktwechsel
• einfache Handhabung
• Automatisierung möglich
• Formatteilefrei
• Bedienerschutzeinheit lieferbar

Anschlußwerte: 230V, 50Hz, ca. 3A
Gewicht: ca. 85 Kg
Abmessungen: ca. 900 x 600 x 600mm (L x H x T)

Kontroll-Zählmaschine Modell COUNTEC DMC-CQ2

Eine zählgenaue, kompakte Zählmaschine für Kontrollzwecke im Rahmen der Qualitätssicherung.

Merkmale:

• Vibratorische Zuführung des Zählgutes
• Optoelektronische Erfassung des Zählgutes
• integriertes kleines Themodruckwerk für die schriftliche Dokumentation der Zählergebnisse
• Intuitive Bedienung über einen Touch-Screen
• Höhenverstellbare Behälterplattform
• Alle produktberührenden Teile aus Edelstahl AISI 316 und lebensmittelechten Kunststoffen, leicht demontierbar mit einem Minimum an Werkzeug

Anschlußwerte: 230V, 50Hz, ca. 2A
Gewicht ca. 40 Kg
Abmessungen: 200 x 600 x 600mm (B x H x T)

Tabletten-Zählmaschine Modell COUNTEC DMC-4

Eine genaue, kompakte Zähl- und Abfüllmaschine für Tablettenc und Kapseln. Lieferbar als halbautomatische Tischmaschine,
aber auch in der vollautomatisierten Version DMC-4auto mit
Transportband und höhenverstellbarem Unterbau. In der
automatisierten Version kann die Maschine ihr ganzes Zähl-
vermögen ausspielen und so in optimaler Weise genutzt werden.

Merkmale:

• Genaue und hocheffiziente Arbeitsweise

• Zählt alle Arten und Formen von Tabletten, Kapseln und Dragées

• Zählmengen von 1 - 10.000 Stück

• Passwortfunktion

• Datenspeicher

• Variable Fördergeschwindigkeit

• Erkennung von überlappendem oder zusammenklebendem Zählgut

• Erkennung zu engen Abstandes der einzelnen zu zählenden Objekte mit automatischer Korrektur der Fördergeschwindig-keit

• Vorratsbehälter 5 l Volumen

• Bedienung über deutschsprachigen Touchscreen
• Möglichkeit der Automation

• Deutsche Bedienungsanleitung

Leistungen:

Tabletten: bis zu 2.000 Sück/min
Kapseln: bis zu 1.500 Stück/min

Anschlußwerte: 230V, 50Hz, 1Ph., 5A
Länge: 650mm
Breite: 850mm
Höhe: 800mm
Gewicht: ca. 80kg (Tischversion), ca. 350Kg (DMC-4auto)
Abmessungen: 650 x 800 x 850mm (B x H x T) (Tischversion)

• elektronische Zählweise
• Leistungen: DMC-60S bis zu 6.000 Tabletten/min, DMC-120 bis zu 12.000 Tabletten/min (bei 10mm Tabletten-Durchmesser). Maximal mögliche Leistungen seitens des Behältertransportes 60/Behälter/min (DMC 60 S), 120 Behälter/min (DMC-60T und DMC-120)
• Zählbereich: 1- 32000 Stück
• Formatteilfrei
• GMP-gerechte Konstruktion, produktberührende Teile aus pharmagerechten Materialien
• Zur Reinigung demontierbar ohne Werkzeug
• elektrische Höhenverstellung
• Bedienung über berührungssensitiven Bildschirm
• Programmspeicher
• Integriertes Transportband
• Erkennung von Maschinenstörungen mit Anzeige auf Bildschirm
• Einlauf- und Rückstauerkennung am Transportband
• Mehrere Absaugstellen für staubarmes Arbeiten
• Abmessungen:
  • DMC60: 2,5 - 3,0m x 1,4 x 1,8m (LxTxH)
  • DMC120: 3,0 x 1,4 x 1,8m (LxTxH)

• elektronische Zählweise
• Leistungen: DMC-60S bis zu 6.000 Tabletten/min, DMC-120 bis zu 12.000 Tabletten/min (bei 10mm Tabletten-Durchmesser). Maximal mögliche Leistungen seitens des Behältertransportes 120 Behälter/min.
• Zählbereich: 1- 32000 Stück
• Formatteilfrei
• Sehr einfach umstellbar auf ein anderes Behälterformat mit zentraler Justierung der Behälterfürhungsschinen am Transportband
• GMP-gerechte Konstruktion, produktberührende Teile aus pharmagerechten Materialien
• Zur Reinigung demontierbar ohne Werkzeug
• elektrische Höhenverstellung
• Bedienung über berührungssensitiven Bildschirm
• Programmspeicher
• Integriertes Transportband
• Erkennung von Maschinenstörungen mit Anzeige auf Bildschirm
• Einlauf- und Rückstauerkennung am Transportband
• Mehrere Absaugstellen für staubarmes Arbeiten
• Abmessungen:3,5 x 1,5 x 1,9 m (L x T x H)

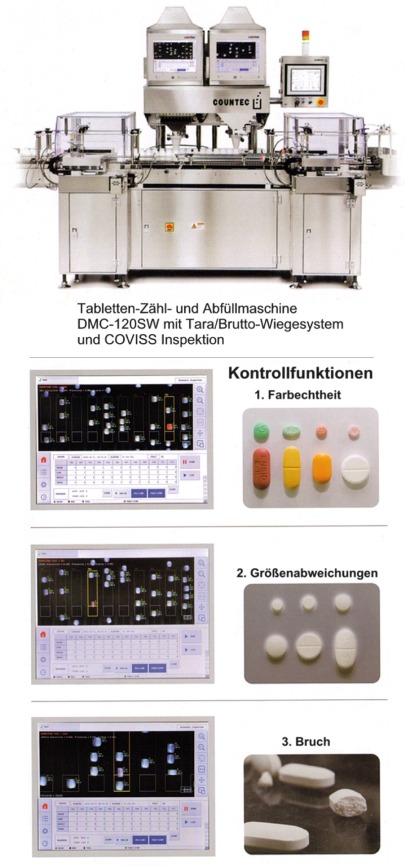

COVISS® ist ein Hochleistungs-Online Inspektionssystem
welches von COUNTEC für Tabletten-und Kapsel-Zähl-
maschinen entwickelt wurde. Es stellt sicher, dass jede einzelne
Tablette oder Kapsel kontrolliert wird. Diese Kontrolle erfolgt
auf Bruch, Verfärbung und Größenabweichung. Es können
neben fabrikneuen Zählmaschinen auch vorhandene mit dem
COVISS® System ausgestattet, bzw. nachgerüstet werden.
Verglichen mit den Kontrollsystemen anderer Hersteller ist das
COVISS® System sehr kompakt aufgebaut und mittels Auto
-Teaching schnell und einfach eingerichet.

In Abhängigkeit von der Zählgeschwindigkeit kann das System
erkennen:

Visuelle Inspektion:
Mittels Auto Teaching-Funktion dauert die Einstellung des COVISS System nur ca. 5 Minuten, es werden automatisch Daten gesammelt:

• Analyse - Kalibrierung und Ermittlung der Akzeptanzgrenzen
  bezügl. Einfärbung und Abmessungen der Zählobjekte während dem Auto-Teaching Prozess.


• Erfassung - Jedes Objekt wird erfasst.


• Inspektion - Jedes Objekt wird bezügl. Einfärbung und Abmessungen beurteilt.


• Ausschleusung/Entnahme - basierend auf dem Inspektions-
  ergebnis wird die Entscheidung getroffen, ob eine Aus-
  schleusung/Entnahme vorzunehmen ist.

Die Möglichkeit einen Bericht zu generieren ist vorhanden.

Ausschleusung/Entnahme
COVISS® bietet hier wahlweise die Möglichkeit eines Ma-
schinenstopps oder die automatische Ausschleusung des be-
treffenden Behälters. Im ersteren Falle wird die Maschine ange-
halten, ein Alarmsignal ertönt und das COVISS® System wird
automatisch angehoben, so dass der Bediener, das betreffende
fehlerhafte Objekt entnehmen kann.

Hardware Spekifikation
Kamera:

Rechner:
Intel i7/ 8GM Ram / 250GB SSD

Erkennungsbereich
(in Abhängigkeit der Produkt-Charakteristik)
Längenabweichung um bis zu 5%
Abweichung der Weite um bis zu 10%
Farbabweichung (abhängig von der Einfä;rbung der Objekte, dunkle Einfärbung ist kritisch wegen Mangel an Kontrast) bis zu 10%

Zu sehen auf YouTube unter: https://www.youtube.com/watch?v=NdNKCN-c748

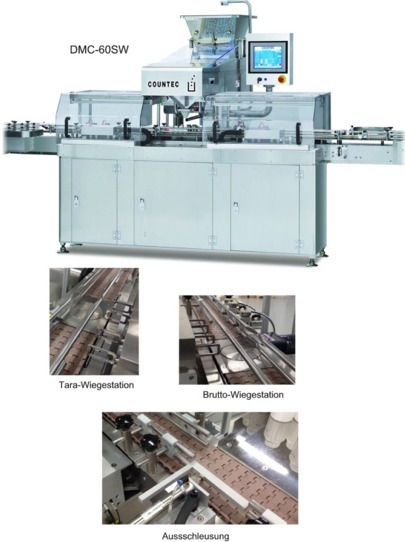

Die Zählmaschinen der Modellreihe DMC-60 und DMC-120
können mit einem Tara/Brutto-Verwiegesystem geliefert werden.
Jeder zu befüllende Behälter wird vor der Füllung gewogen und
das Tara ermittelt. Nach der Befüllung wird er erneut gewogen
und das Bruttogewicht ermittelt. Aus diesen beiden Werten
wird das Nettogewicht ermittelt und mit dem Sollwert verglichen.
Liegt das Ergebnis außerhalb der für das Sollgewicht gewählten
Toleranzen, so wird der betreffende Behälter verworfen, ausgeschleust.

Die Wiegestationen sind sehr kompakt gestaltet unter Ver-
wendung von Wipotec Wägezellen, Der Transport zu und von
den Wägezellen erfolgt über ein mit Servomotoren ausgestattetes
Transfersystem.

Je nach Anforderung können die Wiegesysteme für die folgenden
Gewichts-/Messbereiche ausgestattet werden:

DMC-200
Eine äußerst genaue Hochleistungszählmaschine mit 4 unabhängig
voneinander arbeitenden Füllmodulen mit je 4 Vibrationsrinnen
und 3 Linearvibrationseinheiten.

Die Maschine ist mit modernster Infrarot Erfassungselektronik ausgestattet und arbeitet mit einem 2-stufigen Reservoirsystem.

Ein Transportschneckensystem sorgt für einen schnellen Transfer der Behälter unter die Füllstellen und nach Befüllung in Richtung der Folgemaschine

Schnelle und werkzeuglose Demontage aller produktberührenden Komponenten zur Reinigung und ebenso zügiger Wiedereinbau.

Das Design ist äußerst kompakt und benötigt angesichts der Leistungsfähigkeit nur eine geringe Aufstellfläche.

Merkmale:

• Zählvermögen: bis zu 20.000Tabletten/min (Tabletten mit 10mm Durchmesser) abhängig von deren Form und Beschaffenheit.
• Weitgehend Formatteilfrei.
• Sehr einfach umstellbar auf ein anderes Behälterformat mit zentraler Justierung der Behälterfühungsschienen am Transportband.
• GMP-gerechte Konstruktion, produktberührende Teile aus pharmagerechten Materialien.
• Elektrische Hühenverstellung.
• Bedienung über Touchscreen.
• Programmspeicher.
• Integriertes Transportband.
• Erkennung von Maschinenstörungen mit Anzeige auf Bildschirm.
• Einlauf- und Rückstauerkennung am Transportband.
• Mehrere Absaugstellen für staubarmes Arbeiten.
• Behälterdurchmesser: 30 - 100mm.
• Behälterhöhe: 40 - 200mm.
• Abmessungen: 4m (L) x 2,1m (T) x 2,1m (H), inkl. Transportband.
• Gewicht, netto: ca. 1200Kg
