Drehteller KV900
Als Aufgabe-, Sammel- und Enddrehteller lieferbar.

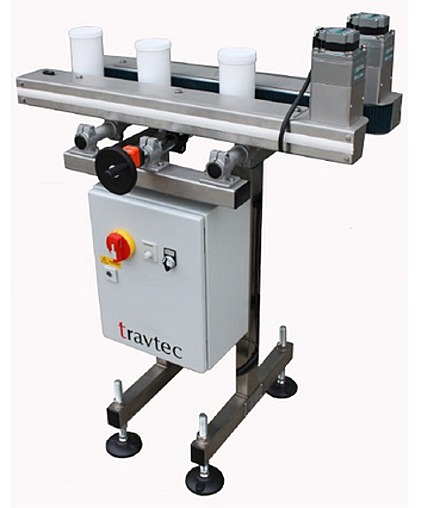

PARATRAN IV
Ein System zum Überleiten von Behältern von einem Transportband auf ein anderes

Diverter III
Ein System für die Bodenbedruckung von Behältern an herkömmlichen Transportbändern

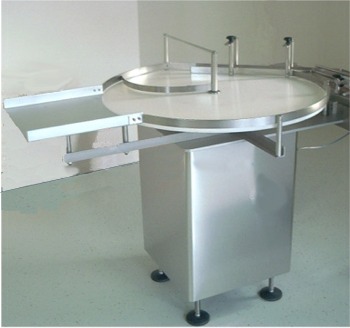

Drehteller KV900

Als Aufgaber, Sammel- und Enddrehteller lieferbar.

Durchmesser 900mm, Drehtellerpaltte in POM weiß, Edelstahlverkleideter Unterbau, Führungschienen aus Edelstahl, Aufgabeplattform nur bei Aufgabedrehteller aus eloxiertem Aluminium. Geschwindigkeit stufenlos regelbar (Drehstromgetriebemotor und Frequenzumrichter), 4 Fuß- spindeln, verstellbar zur Höheneinstellung und Nivellierung.

Die Anbaulage und Position der Aufgabeplattform ist vom Kunden frei wählbar.

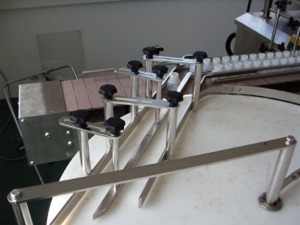

Die Version als Aufgabedrehteller ist für einbahnige Zuführung der Behälter zum Transportband (Bild links) aber auch für doppelbahnige lieferbar (Bild unten) lieferbar.

Anschlußwerte: 230V, 50/60Hz, ca. 100 W
Gewicht: ca. 50Kg.

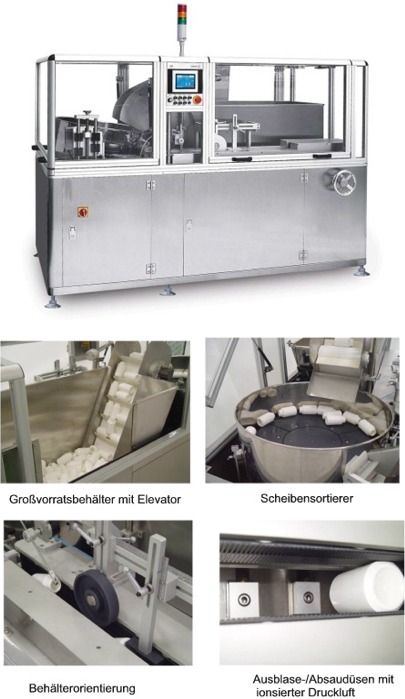

Volllautomatische Behälter-Zuführmaschine
Modell COUNTEC CT-UA-200

Vollautomatische Maschine zur Orientierung und aufrechten Zuführung alsBulk gepackter Behälter zur Folgemaschine.
Die Behälter werden definiert vom Großvorratsbehälter über eine Elevatorstrecke der Scheibensortiereinheit zugeführt. Diese leitet die Behälter auf der Seite liegend auf einem Transportband der Aufricht- und
Ausblaseeinheit zu.
Die Behälter werden von dessen Transportriemensystem
zunächst so orientiert, dass die Öffnung nach unten weist und sie von der Ausblaseeinheit (mit integrierter Absaugung) gereinigt werden können.
Danach werden die Behälter nochmals um 180° gewendet und verlassen dieMaschine lagerichtig in Richtung der Folgemaschine. mit integrierter Ausblasestation.

Weitgehend formatteilfrei arbeitend, einfachste
Einstellung.
Integrierte Staubabsaugung mit 0,2 Micron Feinstpartikelfilter
Demontage zur leichten Reinigung ohne Werkzeug
Einfache Bedienung mit Touch-Screen
Leistung max. 200 Behälter/min und mehr

Merkmale:

• GMP-gerechte Edelstahl-Konstruktion.
• Maschine arbeitet in weitem Bereich formatteilfrei.
• Integrierte Absaugung mit 0,2 Micron Feinstpartikelfilter.
• Stufenlos regelbare Geschwindigkeit.
• Kann runde, ovale und eckige Behälter verarbeiten und eignet sich auch fürBehälter mit zur Mitte versetztem Hals, bzw. Öffnung.
• Möglichkeit der Ausstattung der Ausblasedüsen mit Druckluftionisierung.
• Sensorik zur Niveauerkennung, Einlaufstau und Rückstau.
• Bedienung über deutschsprachigen Touch-Screen.
• Störungsmeldungen werden definiert am Touch-Screen angezeigt.


Technische Daten:

Volumen des Großvorratsbehälters: 300 l
Verwendete Materialien Edelstahl AISI 304 ( 1.4 30 1 ) und pharmagerechten Kunststoffen
Durchmesser des Scheibensortierers 1200mm
Behälterabmessungen: min. Ø 20 x Höhe 50mm, max. Ø 120 x Höhe 220mm
Anschlusswerte: 230V, 1 Ph. 50Hz, 650W
Gewicht ca. 950Kg
Abmessungen: ca 2,2 x 1,4 x 1,8m (L x T x H)

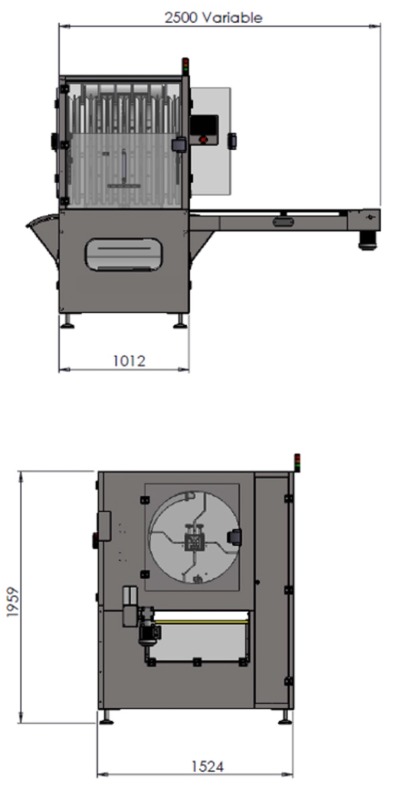

Logic Sortstation - Eine äußerst kompakte , vollautomatische Zuführmaschine für Behälter, die nicht mehr an Platz benötigt als ein Drehteller!

Die Behälter werden in den integrierten Großvorratsbehälter gefüllt und nach Bedarf der Orientierungstrommel zugeführt. Ein Niveausensor kontrolliert den Füllstand in der Trommel. Die Behälter werden von Aufnahmearmen erfasst und lagerichtig in die Zuführschächte transportiert, von wo aus sie sukzessive of das Transportband transferiert werden. Für die Umrüstung auf ein anderes Behälterformat sind nur zwei werkzeugfreie Einstellungen für die Durchmesser und Höhen der zu verarbeitenden Behälter durchzuführen.

Merkmale:

• Vollverkleidung mit vorderen und seitlichen Türen, jeweils mit Positionsschaltern gesichert..
• Integrierter Großvorratsbehälter im Unterbau.
• Integriertes Elevations-Transportband.
• Pharmagerechtes Auslauftransportband mit einstellbaren Führungsschienen
• Rückstausensorik am Auslauftransportband
• Alle Geschwindigkeiten sind stufenlos regelbar..
• Steuerung mit OMRON SPS und HMI.
• Omron Sensoren
• Drehstromantriebe frequenzumrichtergesteuert.

• Ink-Jet Bedruckung von unten

• Laser-Codierung von unten

• Inspektion

Entleerung von Transportbehältern (Pucks)

Eigenschaften:

• kann zwischen zwei Transportbändern stehen

• Auch zur Überleitung von Transportband zu Drehteller

• Edelstahl-Konstruktion

• Höhenverstellbarer Standfuß

• Variable Geschwindigkeit

• Optional Befestigung für Ink-Jet Kopf erhältlich

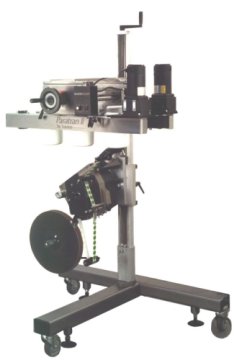

• Auch als Ausführung Mobile Paratran verfügbar
  zur Bodenetikettierung
  (Siehe unten)



• Ink-Jet Bedruckung oder Etikettierung von unten

• Laser-Codierung von unten

• Inspektion

• Entleerung von Transportbehältern (Pucks)

  Eigenschaften:

• kann zwischen zwei Transportbändern stehen

• Auch zur Überleitung von Transportband zu Drehteller

• Edelstahl-Konstruktion

• Höhenverstellbarer Standfuß

• Variable Geschwindigkeit

• Optional Befestigung für Ink-Jet Kopf
  oder Etikettenspender erhältlich

DIVERTER III

Speziell konstruiert für die Verwendung von Inkjet Druckern, Laser Codieren, Etikettenspenden und Visuellen Kontrollsystemen.

Kommt zum Einsatz, wenn Zugang zum Boden der zu verarbeitenden Behältnisse benötigt wird um eine Bedruckung, einen Code, ein Etikett angebracht werden oder eine Kontrolle stattfinden soll. .

Der Diverter III ist ideal einsetzbar, wo es nicht möglich ist, ein Transportband aufzutrennen und kann mit einfachen Mittlen an nahezu jedes Transportband bis zu 150mm Breite angebaut werden.

Die Einstellung ist binnen Sekunden bewerkstelligt. Die beiden synchronisierten Riemenantriebe sorgen für eine sanfte seitliche Führung der Behälter und einen reibungslosen Transport.
